材 料
| 材 質 |
聚 酰 亞 胺 |
聚 脂 |
軟硬結合 |
| 層數 |
1～7層 |
1～2層 |
2～6層 | 產品厚度及公差
| 材質 |
層數 |
| 單面板 |
雙面板 |
四層板 |
六層板 |
| 無膠 MIN |
0.055±0.02MM |
0.10±0.03MM |
0.25±0.05MM |
0.4±0.05MM |
| 有膠 MAX |
0.13±0.03MM |
0.24±0.03MM |
0.3±0.05MM（18/12.5） |
0.47±0.05MM（18/12.5） | 最小線寬,線距
| 銅 厚 |
最小線距 |
最小線寬 |
公差 |
| 35um(1OZ) |
100 um |
100 um |
±0.03MM |
| 18um(1/2OZ) |
60 um |
60 um |
±0.02MM |
| 12um(1/3OZ) |
50 um |
50 um |
±0.02MM | 最 大 尺 寸 500MM X 600 MM ；
外 形
| 最小孔徑 |
線到外形最小距離 |
外 形 公 差 |
| 0.5MM±0.05MM |
單層 0.15MM |
2及多層 0.2MM |
刀 模 ±0.2MM |
精密鋼模 ±0.05MM |
普通鋼模 ±0.1MM | 導通孔
| 最小過孔直徑 |
最小過孔焊盤 |
最小過孔中心距 |
公差 |
| 0.2MM |
0.4MM |
0.5MM |
±0.05MM | 模組類型產品：250 X 130 MM

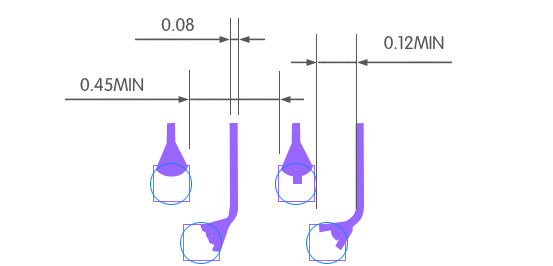

焊盤到線最小距離

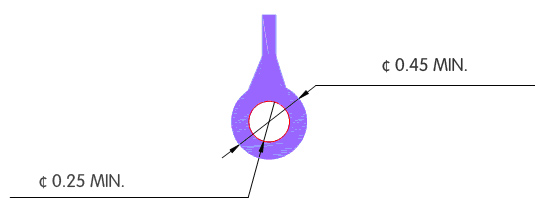

最小導通孔

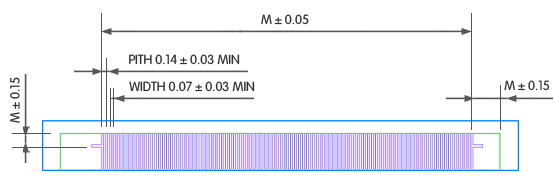

金手指尺寸及公差
表面處理
| 表面處理 |
厚度 |
| 沉金 |
Au(0.03-0.09um);Ni(1-2.5 um) |
| 鍍金 |
Au＞0.03um；Ni(1-3 um) |
| 沉錫 |
Sn(0.8-1.5um) |
| 鍍錫 |
Sn(5-15 um) | 補強
| 補強 |
厚度 |
| PET |
0．125MM 0．188MM 0．25MM |
| FR4 |
0．1MM ～ 1.0 MM |
| PI |
1～9MIL |
| 鋼片 |
0.1MM～0.3MM |
|
|
|
